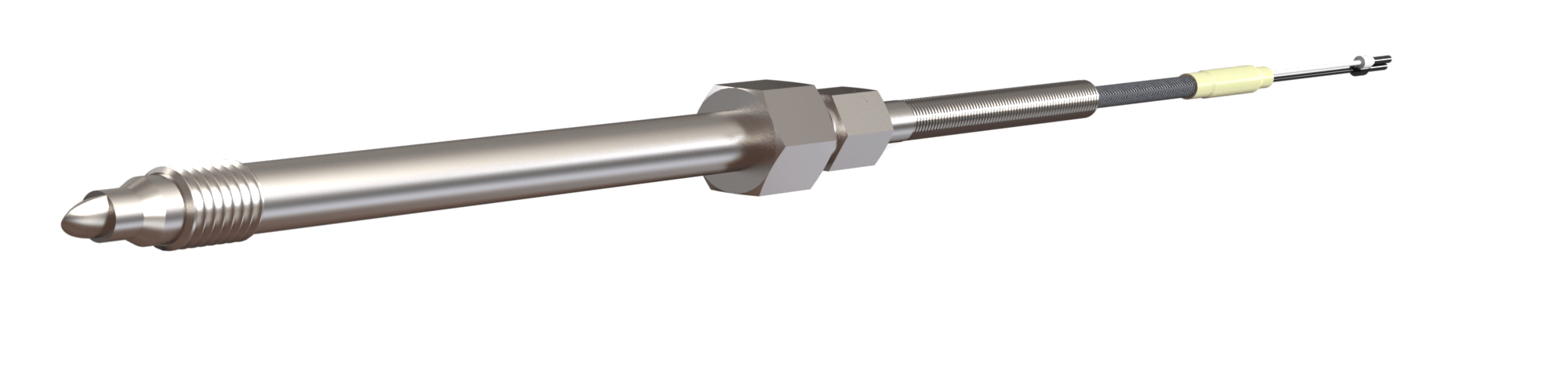

CAPTEURS DE MASSE

type MWF 114

Domaines d'applications

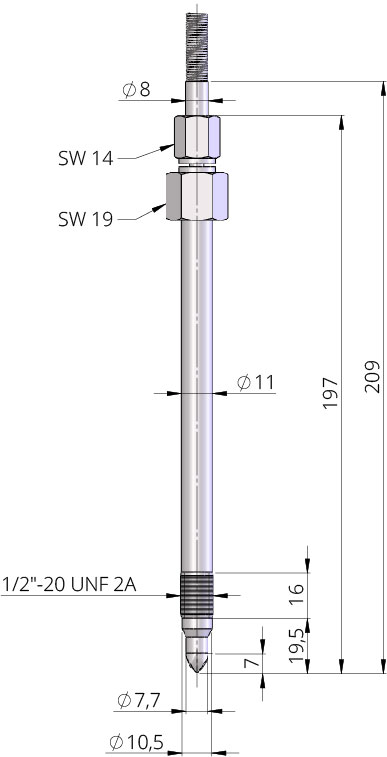

Capteurs de masse sont principalement conçus pour l'extrusion dans la plasturgie. Des pointes en forme d'épée, de cône ou planes permettent un très bon enregistrement de la température. Selon filetage les capteurs de masse peuvent être vissés dans des alésages standards des machines à l'extrusion. Le sens d'installation de la pointe du capteur en forme d'épée est marqué sur l'hexagone d'arrêt avec une clé de 14mm. Le passage entre le capteur et le câble de raccordement est déchargé de traction avec un ressort de protection de Ø 8 x 65 mm. En standard le câble de raccordement du MWF 114 mesure 2,000 mm. Les pièces du capteur sont "faites maison" et fabriquées sur des machines CNC ultra-modernes.

  • élément de mesurage Pt100 selon
    DIN EN 60751 – classe B
  • température d'utilisation: jusqu'à 600 °C
  • soudure chaude isolée de la masse
  • circuit à deux fils en réalisation standard
  • filetage à vis 1/2” 20 UNF-2A
  • sortie de câble rectangulaire
  • longueur d'installation standard en forme d'épée 7 mm
  • 600°C
    température d'utilisation
  • vis 1/2" 20UNF - 2A
    filetage
  • 7mm
    longueur d'installation standard

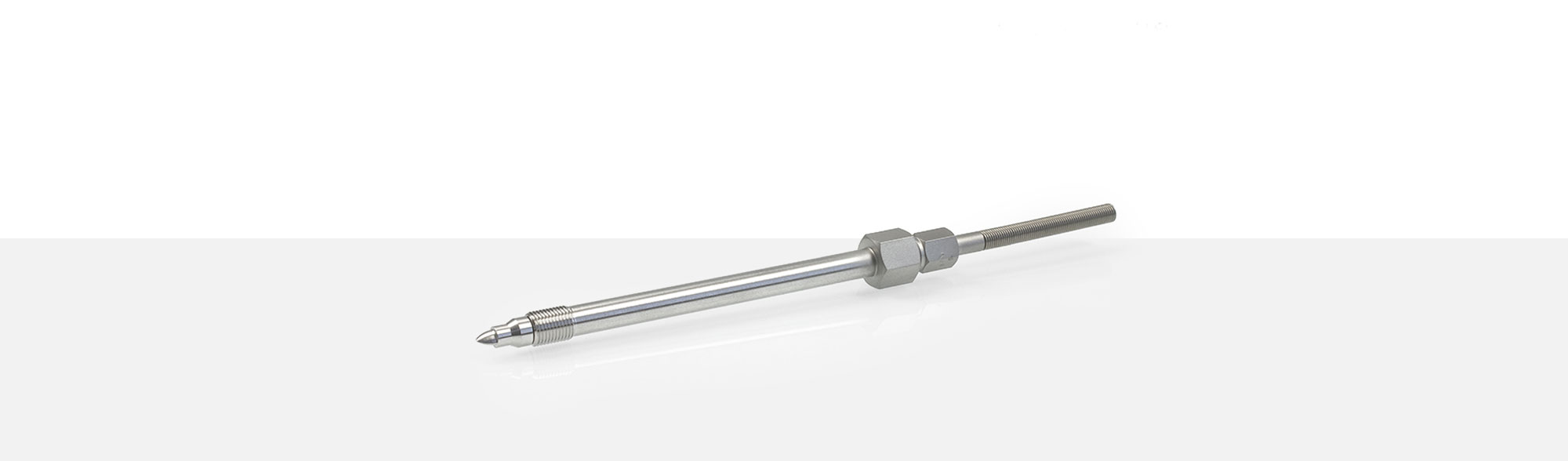

Sonde de température type MWF 114

Veuillez trouver ci-après nos câbles de raccordement standards pour le MWF 114. D'autres sont disponibles sur demande.

article# section transversale température d'utilisation diamètre extérieur
1201354 2x0,35 mm²
Cu-nickelé
-50 °C jusqu'à +260 °C 4.6 x 2.8 mm
1340642 3x0,25 mm²
Cu-étamé
-60 °C jusqu'à +260 °C 3.40 ±0.15 mm
1266897 4x0,18 mm²
Cu-nickelé
-50 °C jusqu'à +260 °C 3.90 ±0.15 mm
1307789 4x0,22 mm²
Cu-étamé
-50 °C jusqu'à +350 °C 4.00 ±0.15 mm

    Miniature - Fiches rondes avec connexion à visser

    2-pôles fiche mâle T3200 article# 1200716
      fiche femelle T3201 article# 1200721





    3-pôles fiche mâle T3260 article# 1201415



    4-pôles fiche mâle T3200 article# 1103624
      fiche femelle T3301 article# 1200723

    Connecteurs pour capteurs

    Capteurs de masse sont principalement conçus pour l'extrusion dans la plasturgie. Des pointes en forme d'épée, de cône ou planes permettent un très bon enregistrement de la température. Selon filetage les capteurs de masse peuvent être vissés dans des alésages standards des machines à l'extrusion. Vous pouvez choisir entre un circuit à deux ou trois fils. Le connecteur du capteur est fermement connecté avec la pièce tournée. Les pièces du capteur sont "faites maison" et fabriquées sur des machines CNC ultra-modernes.



    2-broches fiche mâle article# 2211006
      fiche femelle article# 2211010
      férule article# 2211002





    3-broches fiche mâle article# 2211007
      fiche femelle article# 2211012
      férule article# 2211019
