CAPTEURS DE MASSE

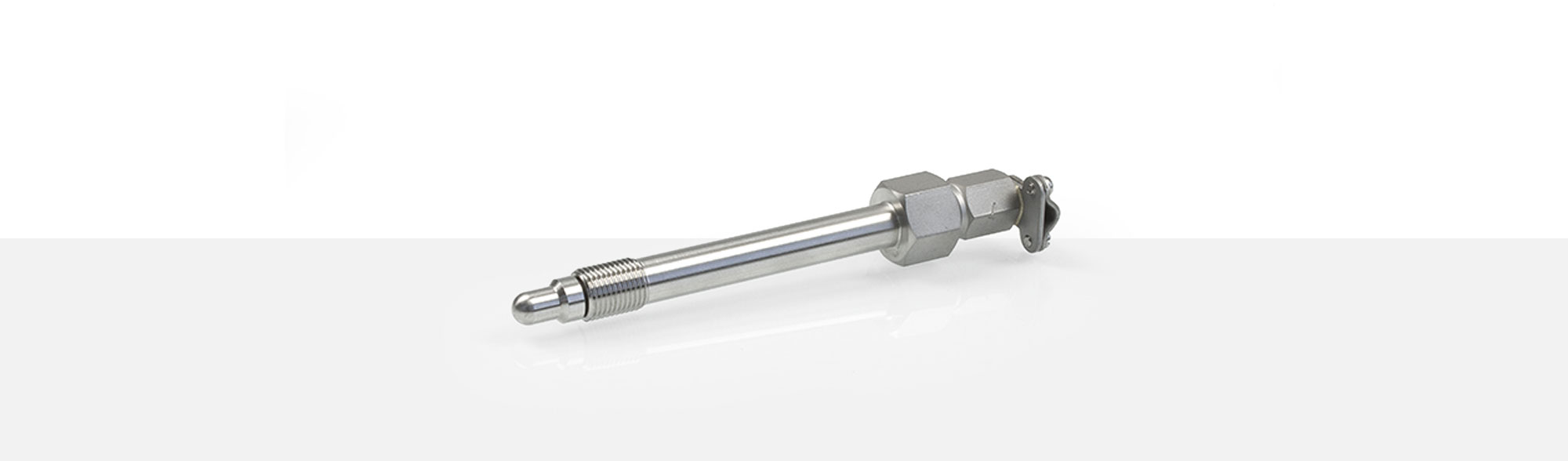

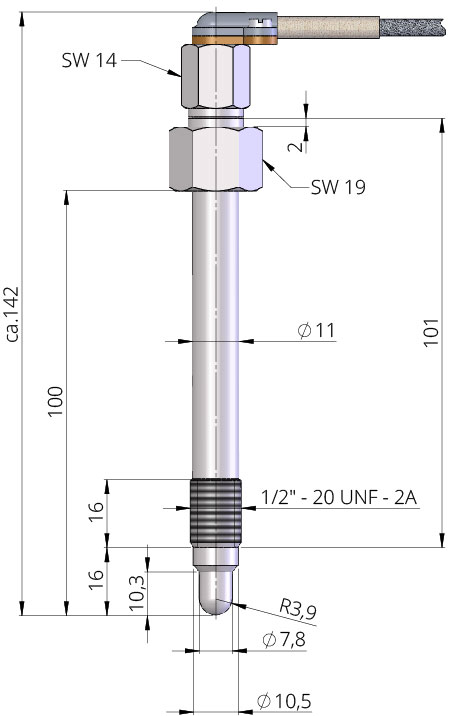

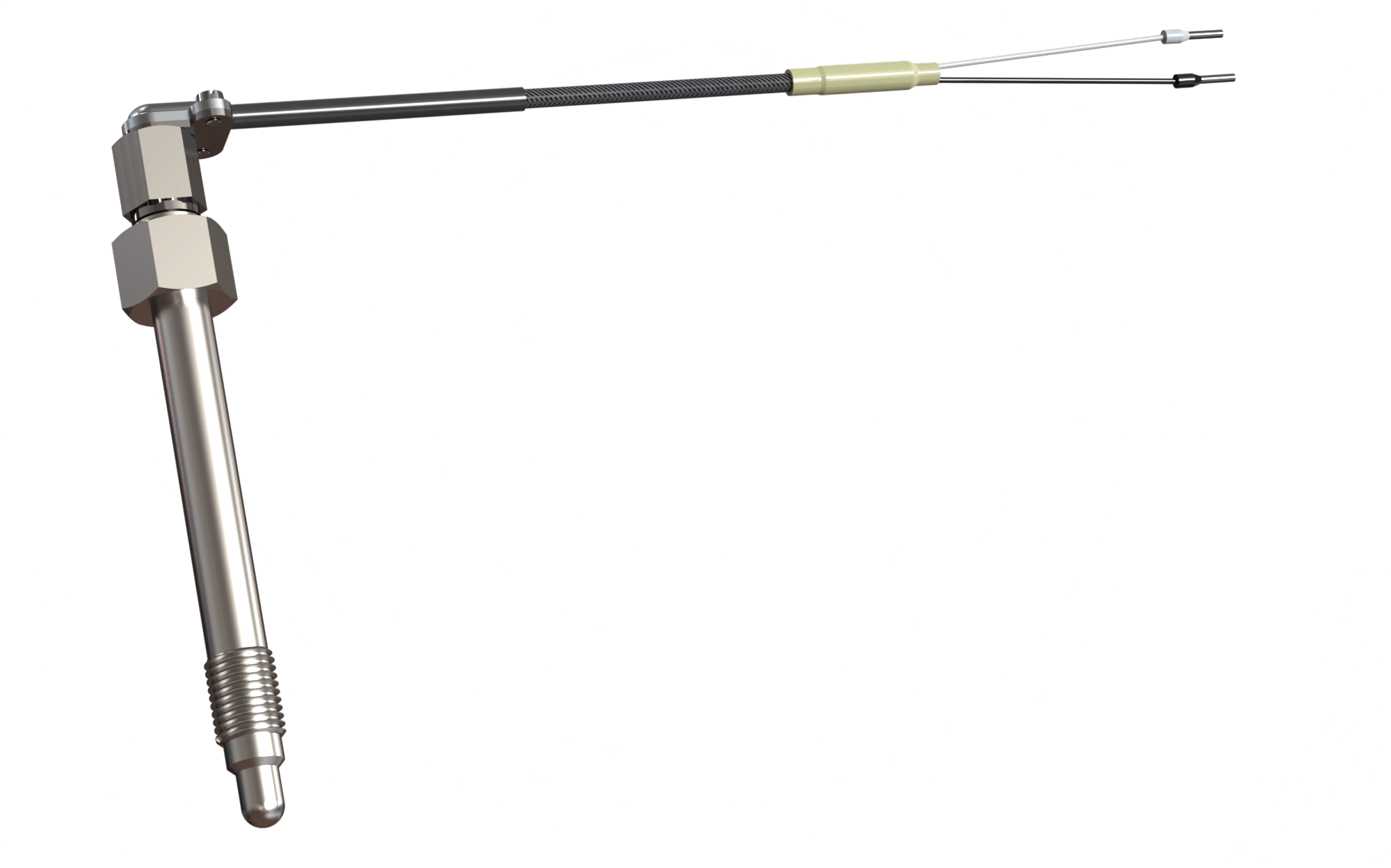

Capteurs de masse sont principalement conçus pour l'extrusion dans la plasturgie. Des pointes en forme d'épée, de cône ou planes permettent un très bon enregistrement de la température. Selon filetage les capteurs de masse peuvent être vissés dans des alésages standards des machines à l'extrusion. Grâce à la pointe de mesure ronde du MWF 115 une orientation vers la direction d'écoulement n'est pas nécessaire. En standard la pointe du capteur est 10.3 mm longue, d'autres longueurs sont disponibles sur demande. Le raccord à vis fileté ½” 20UNF – 2A mesure 101 mm de long. Au bout du raccord se trouve un hexagone de 15mm avec une clé de 19mm. La longueur standard du câble de raccordement du WMF 115 est 2.000mm. Les pièces du capteur sont "faites maison" et fabriquées sur des machines CNC ultra-modernes.
Veuillez trouver ci-après nos câbles de raccordement standards pour le MWF 115. D'autres sont disponibles sur demande.
article# | section transversale | température d'utilisation | diamètre extérieur |
1201354 | 2x0,35 mm² Cu-nickelé |
-50 °C jusqu'à +260 °C | 4.6 x 2.8 mm |
1340642 | 3x0,25 mm² Cu-étamé |
-60 °C jusqu'à +260 °C | 3.40 ±0.15 mm |
1266897 | 4x0,18 mm² Cu-nickelé |
-50 °C jusqu'à +260 °C | 3.90 ±0.15 mm |
1307789 | 4x0,22 mm² Cu-étamé |
-50 °C jusqu'à +350 °C | 4.00 ±0.15 mm |
Miniature - Fiches rondes avec connexion à visser
2-pôles | fiche mâle | T3200 | article# 1200716 |
fiche femelle | T3201 | article# 1200721 |
3-pôles | fiche mâle | T3260 | article# 1201415 |
fiche femelle | T3261 | article# 1200722 |
4-pôles | fiche mâle | T3300 | article# 1103624 |
fiche femelle | T3301 | article# 1200723 |
Connecteurs pour capteurs
Capteurs de masse sont principalement conçus pour l'extrusion dans la plasturgie. Des pointes en forme d'épée, de cône ou planes permettent un très bon enregistrement de la température. Selon filetage les capteurs de masse peuvent être vissés dans des alésages standards des machines à l'extrusion. Vous pouvez choisir entre un circuit à deux ou trois fils. Le connecteur du capteur est fermement connecté avec la pièce tournée. Les pièces du capteur sont "faites maison" et fabriquées sur des machines CNC ultra-modernes.
2-broches | fiche mâle | article# 2211006 |
fiche femelle | article# 2211010 | |
férule | article# 2211002 |
3-broches | fiche mâle | article# 2211007 |
fiche femelle | article# 2211012 | |
férule | article# 2211019 |
